項目簡介

• 項目名稱：蘇州市某電力電纜有限公司橋梁承載力檢測

• 檢測類型：橋梁承載力檢測

• 檢測面積：7800/平米

檢測內容

　　本項目共包括兩座混凝土梁橋的檢測，兩座橋均為位于蘇州市吳江區某電力電纜有限公司廠區內，因廠區道路車輛通行的需求，為了解該兩座橋梁的承載能力，該廠區公司特委托我橋梁檢測部對該兩座橋承載能力進行檢測。根據委托鑒定要求，本次橋梁承載力檢測項目具體檢測內容如下：

　?。?）橋梁外觀病害檢查；

　?。?）橋梁結構尺寸測量；

　　（3）橋面線形測量；

　?。?）混凝土碳化檢測；

　　（5）混凝土強度檢測；

　　（6）鋼筋保護層厚度檢測；

　?。?）鋼筋配置情況檢測；

　　（8）鋼筋銹蝕程度檢測；

　　（9）橋梁技術狀況評定；

　　（10）橋梁承載能力檢算。

　　兩座橋梁結構形式均為預制空心板簡支梁橋，橋面鋪裝均為混凝土橋面板。A橋長為22.0m，跨徑組合為6.0+10.0+6.0m，橋面總寬為10.6m，橋面橫向布置為1.50m（人行道）+7m（機動車道）+1.50m（人行道），欄桿采用鋼筋混凝土欄桿，設計荷載等級為公路Ⅰ級，建成于2003年；B橋長為8.0m，橋面總寬為10.6m，橋面橫向布置為1.50m（人行道）+7m（機動車道）+1.50m（人行道），欄桿采用鋼筋混凝土欄桿，設計荷載等級不詳，建成時間約上世紀八九十年代。

主要技術依據

　　1.《公路橋梁技術狀況評定標準》（JTG/T H21-2011）；

　　2.《公路橋梁承載能力檢測評定規程》（JTG/T J21-2011）；

　　3.《公路橋涵設計通用規范》（JTG D60-2015）

　　4.《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG 3362-2018）

　　5.《公路橋涵地基與基礎設計規范》（JTG D63-2007）

　　6.《回彈法檢測混凝土抗壓強度技術規程》（JGJ/T23-2011）；

　　7.《混凝土結構現場檢測技術標準》（GB/T 50784-2013）；

　　8.《混凝土結構設計規范》（GB 50010-2010）；

　　9.委托方提供的天到橋設計圖紙。

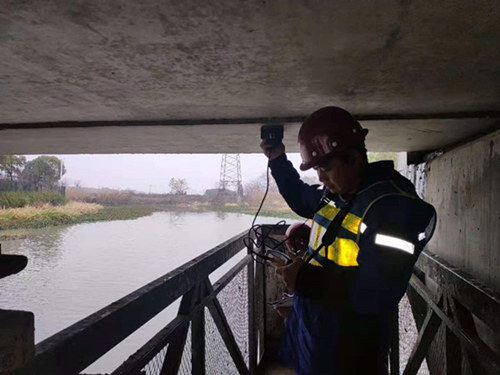

現場作業圖
