鋼筋混凝土結(jié)構(gòu)建筑，是目前房屋建筑中采用最廣泛的建筑結(jié)構(gòu)形式，其中的混凝土材料質(zhì)量直接關(guān)系到鋼筋混凝土建筑物的壽命?；炷恋目箟簭姸?，是直接反映混凝土質(zhì)量水平的主要指標(biāo)之一?；炷翉姸葯z測有哪些方法，今天我們工程師來給大家做簡單了解。

　　常用的混凝土強度檢測方法有十多種，公司目前采用的混凝土強度檢測方法主要是回彈法、鉆芯法、超聲回彈綜合法。

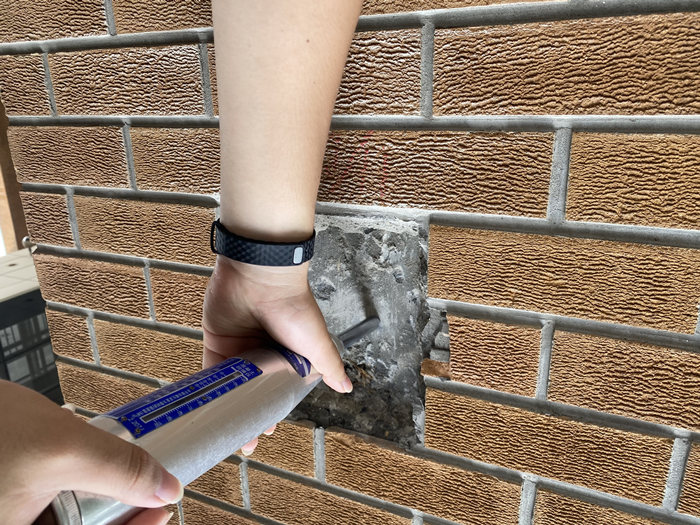

　　回彈法、超聲回彈綜合法是應(yīng)用最廣泛的無損檢測方法。用回彈法檢測混凝土抗壓強度，雖然檢測精度一般，但是它不破壞混凝土的正常使用，而且設(shè)備簡單、易操作、費用少，故在現(xiàn)場檢測中使用較多，業(yè)主也容易接受。采用回彈法檢測混凝土強度時，工程混凝土應(yīng)滿足規(guī)范的七大要求，實際檢測時，抽樣比例、測區(qū)設(shè)置、回彈方法要滿足規(guī)范要求，確保檢測數(shù)據(jù)有效。用超聲回彈綜合法具有操作簡單方便，部分程度上減少了齡期和含水率對混凝土強度的影響，可以更全面反映結(jié)構(gòu)混凝土質(zhì)量，具有較高的檢測精度。

　　但是，最能直接反映混凝土抗壓強度質(zhì)量水平的是鉆芯法。鉆芯法檢測混凝土強度主要用于下列情況：對試塊抗壓強度的測試結(jié)果有懷疑時，如試塊強度很高而結(jié)構(gòu)混凝土質(zhì)量很差，或試塊強度不足而結(jié)構(gòu)質(zhì)量較好等;因材料、施工或養(yǎng)護(hù)不良而發(fā)生混凝土質(zhì)量問題;混凝土遭受凍害、火災(zāi)、化學(xué)侵蝕或其他損害以及表層與內(nèi)部質(zhì)量不一致的混凝土;需檢測多年使用的建筑結(jié)構(gòu)或構(gòu)筑物中混凝土強度。對混凝土強度等級低于C1O的混凝土結(jié)構(gòu)，不宜采用鉆芯法檢測。

　　現(xiàn)場鉆取混凝土芯樣時，鉆取前應(yīng)預(yù)先探測鋼筋位置，鉆取的芯樣內(nèi)不應(yīng)含有鋼筋，尤其不允許含有與芯樣軸線平行的縱向鋼筋，以免影響芯樣抗壓強度。若是配筋較密的構(gòu)件無法避免開時，芯樣內(nèi)最多允許含有二根直徑小于10mm的鋼筋。單個構(gòu)件檢測時，其芯樣數(shù)量不應(yīng)少于3個。鉆取芯樣的直徑一般不應(yīng)小于骨料最大粒徑的3倍，在任何情況下不得小于2倍。常采用直徑100mm或75mm，高度與直徑之比1的芯樣作為常用標(biāo)準(zhǔn)芯樣，高度與直徑之比h/d>1的芯樣，要考慮修正系數(shù)α對強度的修正。

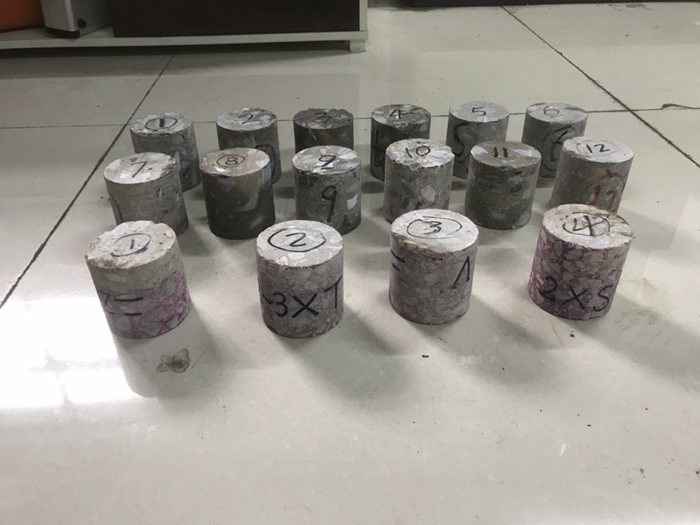

　　近期，公司的檢測業(yè)務(wù)正好有兩個項目有鉆芯試樣，在加工時我們確保芯樣的平均直徑、高度、平整度、垂直度滿足規(guī)范要求?？刂破秸?00mm長度內(nèi)小于0.1mm，盡量磨平，避免凹凸，端面不平會造成應(yīng)力集中，影響混凝土抗壓強度。高徑比嚴(yán)格控制在0.95～1.05之間。垂直度控制在小于2°以內(nèi)。實際試壓時，發(fā)現(xiàn)混凝土芯樣強度值高低明顯，非常離散，低的有些甚至不到10MPa，質(zhì)量令人堪憂。

　　由于國家對砂石資源開采的嚴(yán)格控制，混凝土砂石原材料供應(yīng)緊張，混凝土生產(chǎn)商對砂石質(zhì)量控制不嚴(yán)，造成混凝土總體質(zhì)量不盡人意。對我們房檢企業(yè)來說，既是機(jī)遇也是挑戰(zhàn)。作為城市房屋建筑質(zhì)量的醫(yī)生，如何提高我們的混凝土強度檢測水平，準(zhǔn)確評估混凝土的質(zhì)量，替業(yè)主把脈，做到準(zhǔn)確、公正，確保城市建筑的安全，是我們的職責(zé)，更是責(zé)任，可謂任重道遠(yuǎn)。
